1、退火

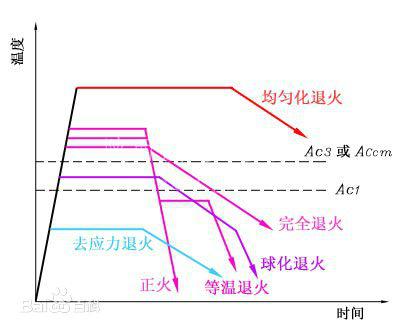

操作方法：將鋼件加熱到Ac3+30~50度或Ac1+30~50度或Ac1以下的溫度（能夠查閱有關材料）后，通常隨爐溫緩慢冷卻。
意圖：1.下降硬度，進步塑性，改進切削加工與壓力加工功能；2.細化晶粒，改進力學功能，為下一步工序做準備；3.消除冷、熱加工所發生的內應力。

運用關鍵：1.適用于合金布局鋼、碳素東西鋼、合金東西鋼、高速鋼的鍛件、焊接件以及供給狀況不合格的原材料；2.通常在毛坯狀況進行退火?。

2、正火

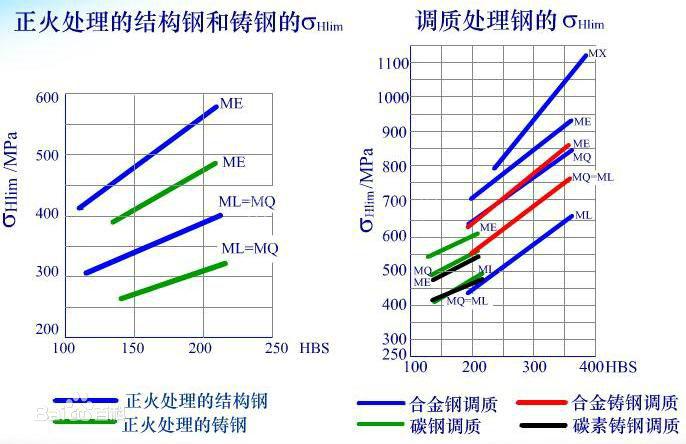

操作方法：將鋼件加熱到Ac3或Accm?以上30~50度，保溫后以稍大于退火的冷卻速度冷卻。
意圖：1.下降硬度，進步塑性，改進切削加工與壓力加工功能；2.細化晶粒，改進力學功能，為下一步工序做準備；3.消除冷、熱加工所發生的內應力。
運用關鍵：正火通常作為鍛件、焊接件以及滲碳零件的預先熱處理工序。關于功能需求不高的低碳的和中碳的碳素布局鋼及低合金鋼件，也可作為最終熱處理。關于通常中、高合金鋼，空冷可致使徹底或部分淬火，因而不能作為最終熱處理工序。

3、淬火
操作方法：將鋼件加熱到相變溫度Ac3或Ac1以上，保溫一段時刻，然后在水、硝鹽、油、或空氣中疾速冷卻。
意圖：淬火通常是為了得到高硬度的馬氏體安排，有時對某些高合金鋼（如不銹鋼、耐磨鋼）淬火時，則是為了得到單一均勻的奧氏體安排，以進步耐磨性和耐蝕性。
運用關鍵：1.通常用于含碳量大于百分之零點三的碳鋼和合金鋼；2.淬火能充分發揮鋼的強度和耐磨性潛力，但一起會構成很大的內應力，下降鋼的塑性和沖擊韌度，故要進行回火以得到較好的歸納力學功能。

4、回火

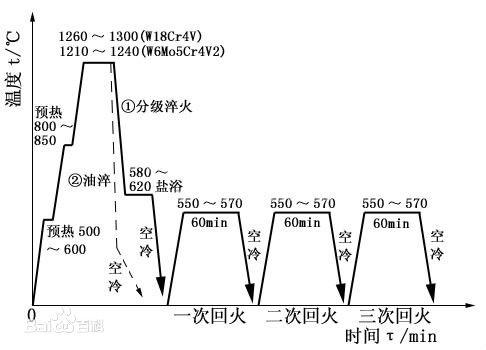

操作方法：將淬火后的鋼件從頭加熱到Ac1以下某一溫度，經保溫后，于空氣或油、熱水、水中冷卻。
意圖：1.下降或消除淬火后的內應力，削減工件的變形和開裂；2.調整硬度，進步塑性和耐性，取得作業所需求的力學功能；3.安穩工件尺度。
運用關鍵：1.堅持鋼在淬火后的高硬度和耐磨性時用低溫回火；在堅持必定韌度的條件下進步鋼的彈性和屈從強度時用中溫回火；以堅持高的沖擊韌度和塑性為主，又有滿足的強度時用高溫回火；2.通常鋼盡量防止在230~280度、不銹鋼在400~450度之間回火，因為這時會發生一次回火脆性。

5、調質
操作方法：淬火后高溫回火稱調質，行將鋼件加熱到比淬火時高10~20度的溫度，保溫后進行淬火，然后在400~720度的溫度下進行回火。
意圖：1.改進切削加工功能，進步加工外表光潔程度；2.減小淬火時的變形和開裂；3.取得杰出的歸納力學功能。
運用關鍵：1.適用于淬透性較高的合金布局鋼、合金東西鋼和高速鋼；2.?不只能夠作為各種較為重要布局的最終熱處理，并且還能夠作為某些嚴密零件，如絲杠等的預先熱處理，以減小變形。

6、時效
指金屬或合金工件（如低碳鋼等）經固溶處理，從高溫淬火或經過一定程度的冷加工變形后，在較高的溫度或室溫放置保持其性能，形狀，尺寸隨時間而變化的熱處理工藝。一般地講，經過時效，硬度和強度有所增加，塑性韌性和內應力則有所降低。 含碳較高的鋼，淬火后立即獲得很高的硬度，但其塑性變得很低。而鋁合金淬火后，強度或硬度并不立即達到峰值，其塑性非但未下降，反而有所上升。經相當長時間（例如4~6晝夜）的室溫放置后，這種淬火合金的強度與硬度顯著提高，而塑性則有所下降。這種淬火合金的強度和硬度隨時間而發生顯著變化的現象，叫做時效。室溫下進行的時效叫自然時效，在一定溫度下進行的時效叫人工時效。 時效處理是把材料有意識地在室溫或較高溫度存放較長時間，使之產生時效工藝。

7、冷處理
操作方法：將淬火后的鋼件，在低溫介質（如干冰、液氮）中冷卻到－60～－80度或更低，溫度均勻共同后取出均溫到室溫。
意圖：1．使淬火鋼件內的剩余奧氏體悉數或大部轉換為馬氏體，然后進步鋼件的硬度、強度、耐磨性和疲勞極限；2．?安穩鋼的安排?，以安穩鋼件的形狀和尺度。
運用關鍵：1．鋼件淬火后應當即進行冷處理，然后再經低溫回火，以消除低溫冷卻時的內應力；2．冷處理首要適用于合金鋼制的嚴密刀具、量具和嚴密零件。

8、火焰加熱外表淬火
操作方法：用氧－乙炔混合氣體焚燒的火焰，噴射到鋼件外表上，疾速加熱，當到達淬火溫度后當即噴水冷卻。
意圖：進步鋼件外表硬度、耐磨性及疲勞強度，心部仍堅持耐性狀況。
運用關鍵：1．多用于中碳鋼制件，通常淬透層深度為2～6mm；2．適用于單件或小批量出產的大型工件和需求部分淬火的工件。

9、感應加熱外表淬火
操作方法：將鋼件放入感應器中，使鋼件表層發生感應電流，在極短的時刻內加熱到淬火溫度，然后噴水冷卻。
意圖：進步鋼件外表硬度、耐磨性及疲勞強度，心部堅持耐性狀況。
運用關鍵：1．多用于中碳鋼和中堂合金布局鋼制件；2．?因為皮膚效應，高頻感應淬火淬透層通常為1～2mm，中頻淬火通常為3～5mm，高頻淬火通常大于10mm。

10、滲碳
滲碳：是對金屬表面處理的一種，采用滲碳的多為低碳鋼或低合金鋼，具體方法是將工件置入具有活性滲碳介質中，加熱到900--950攝氏度的單相奧氏體區，保溫足夠時間后，使滲碳介質中分解出的活性碳原子滲入鋼件表層，從而獲得表層高碳，心部仍保持原有成分。 相似的還有低溫滲氮處理。這是金屬材料常見的一種熱處理工藝，它可以使滲過碳的工件表面獲得很高的硬度，提高其耐磨程度。

操作方法：將鋼件放入滲碳介質中，加熱至900～950度并保溫，使鋼件便面取得必定濃度和深度的滲碳層。
意圖：進步鋼件外表硬度、耐磨性及疲勞強度，心部依然堅持耐性狀況。
運用關鍵：1．用于含碳量為0．15％～0．25％的低碳鋼和低合金鋼制件，通常滲碳層深度為0．5～2．5mm；2．滲碳后有必要進行淬火，使外表得到馬氏體，才干完成滲碳的意圖。

11、氮化
操作方法：利用在5．．～600度時氨氣分化出來的活性氮原子，使鋼件外表被氮飽滿，構成氮化層。
意圖：進步鋼件外表的硬度、耐磨性、疲勞強度以及抗蝕才能。
運用關鍵：多用于富含鋁、鉻、鉬等合金元素的中碳合金布局鋼，以及碳鋼和鑄鐵，通常氮化層深度為0．025～0．8mm．

12、氮碳共滲
操作方法：向鋼件外表一起滲碳和滲氮。
意圖：進步鋼件外表的硬度、耐磨性、疲勞強度以及抗蝕才能。
運用關鍵：1．多用于低碳鋼、低合金布局鋼以及東西鋼制件，通常氮化層深0．02～3mm；2．氮化后還要淬火和低溫回火。
